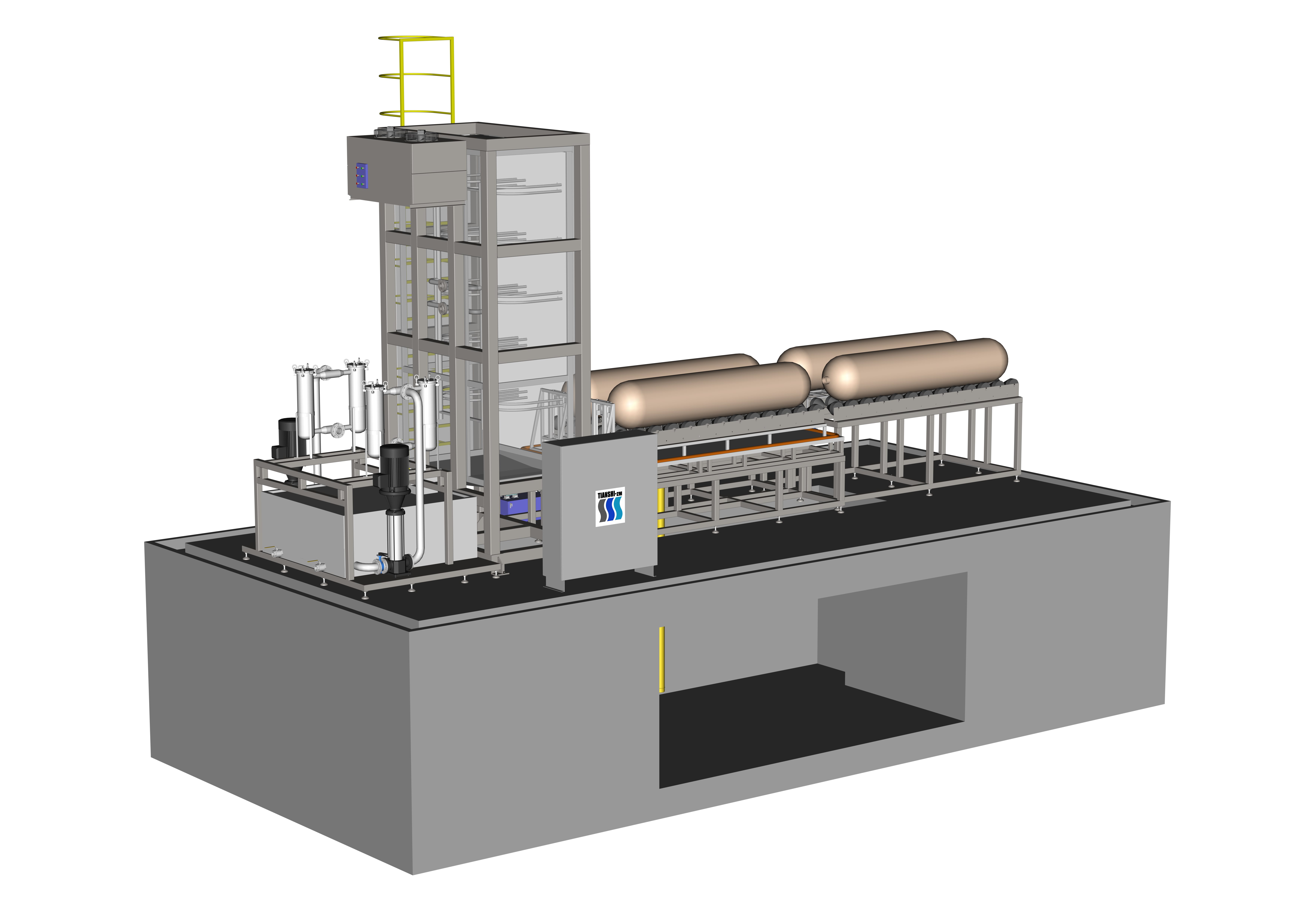

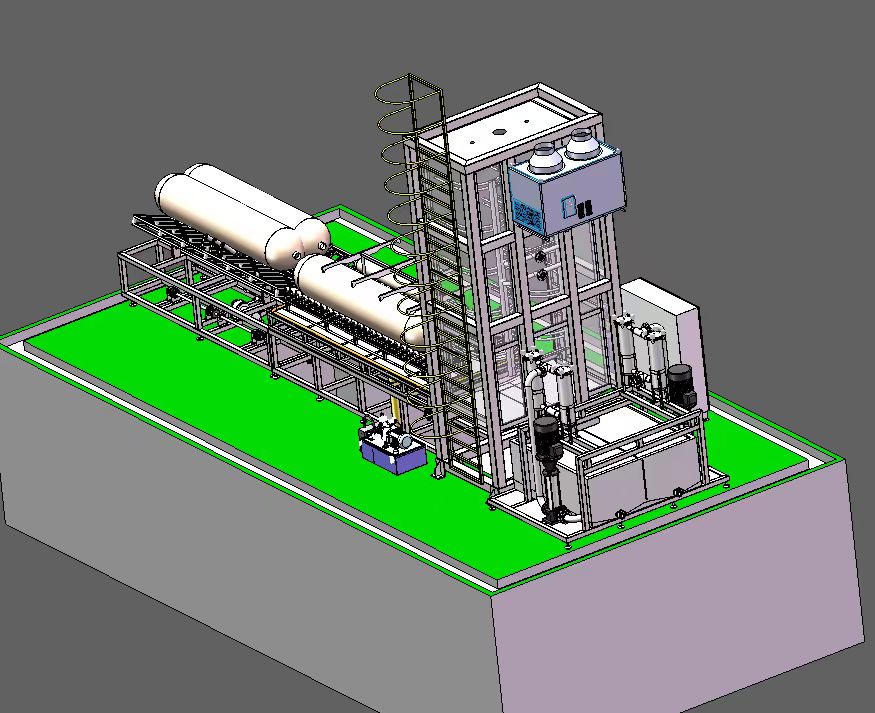

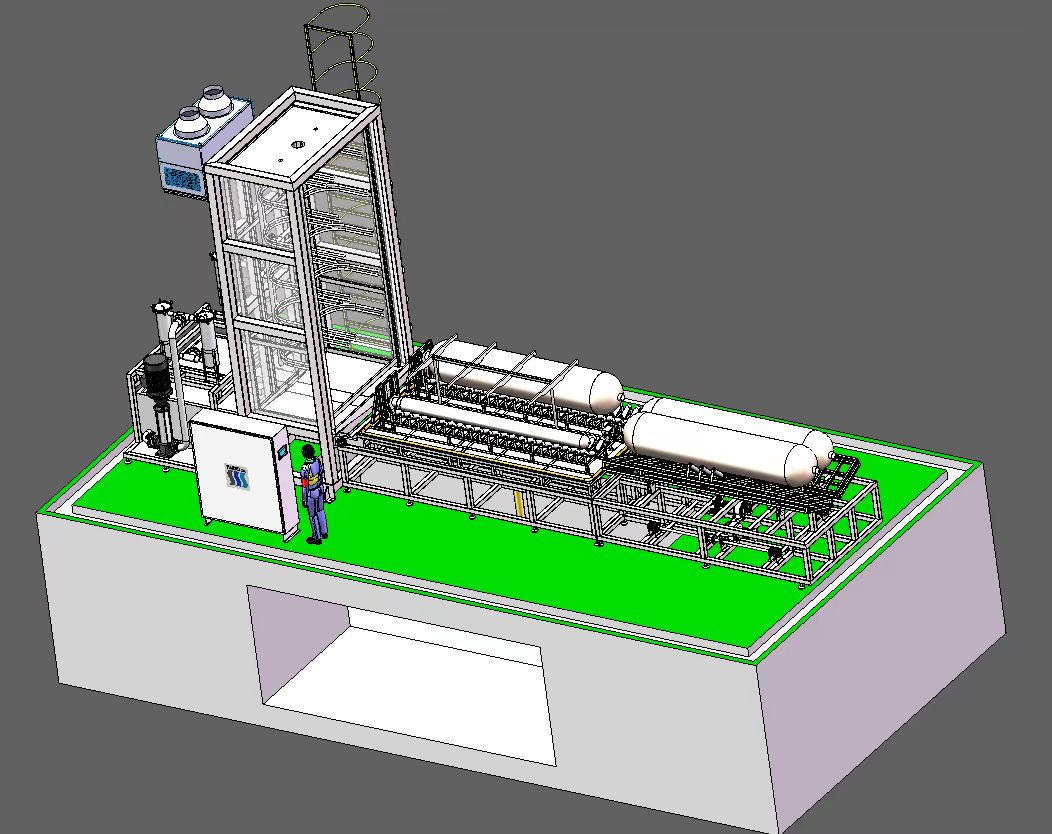

高压喷淋瓶口清洗机

TS-C20H瓶口清洗机

一、功能描述

用于铝内胆内外表面的清洗烘干。

二、铝内胆技术参数：

1. 铝内胆成品外形尺寸：

a. 直径：Φ210mm~Φ660mm；

b. 内径：φ200mm~φ650mm

  c. 长度：700mm~3500mm；

  d. 壁厚：4.0~15mm。

  e．瓶口外径：φ48mm~φ100mm

  f．瓶口螺纹：M18x1.5螺纹~2-12UN-2B螺纹

2. 铝内胆******重量：150Kg。

3. 铝内胆材料： 6061铝合金。

三、工艺流程：

上料（人工或机器人）----高压喷淋清洗、高压喷淋漂洗、压缩空气吹水、热风烘干、出料等工艺流程，清洗、漂洗、吹水、烘干共用一个工位；只需由人工或机器人进、出料，系统自动控制操作。

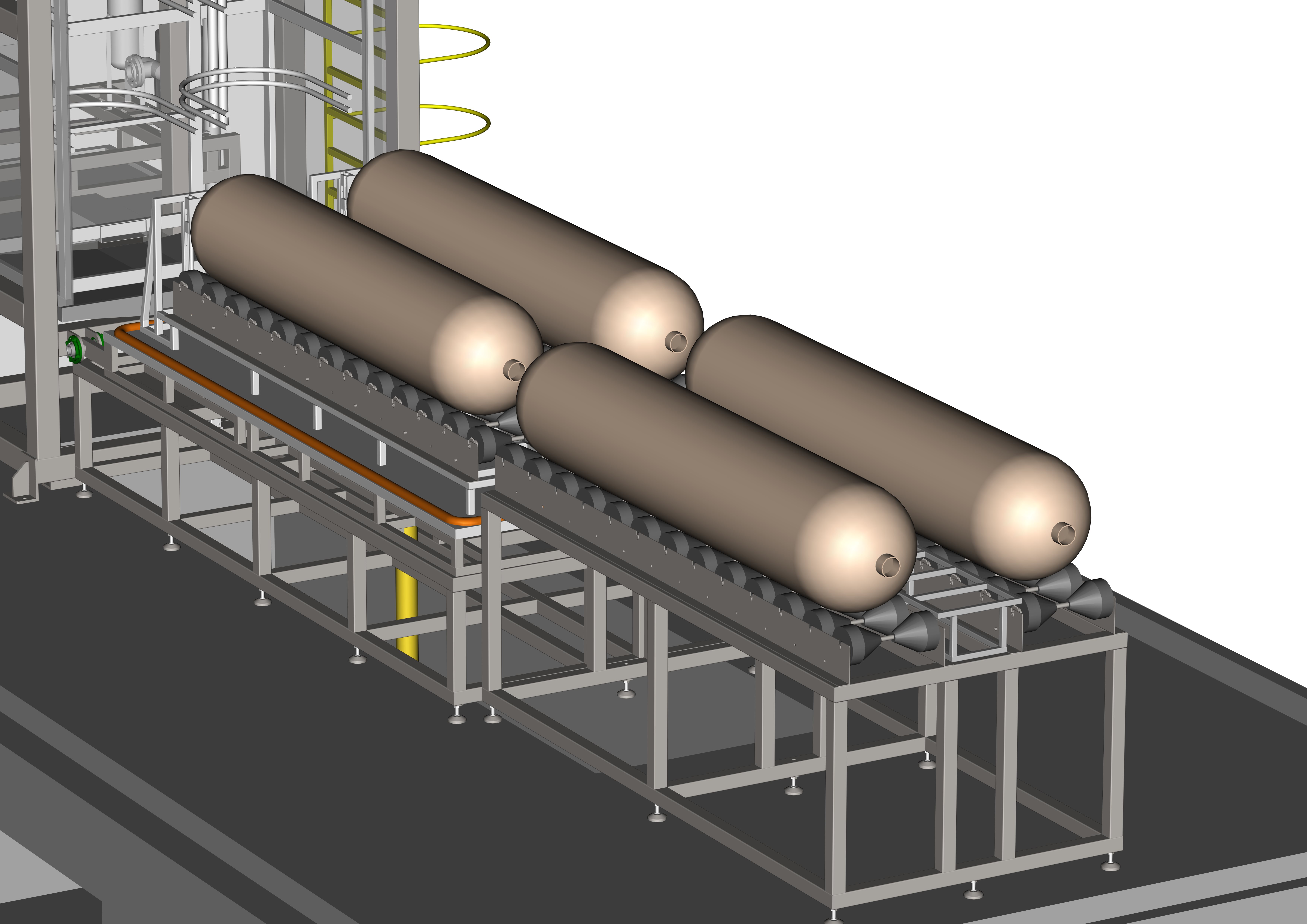

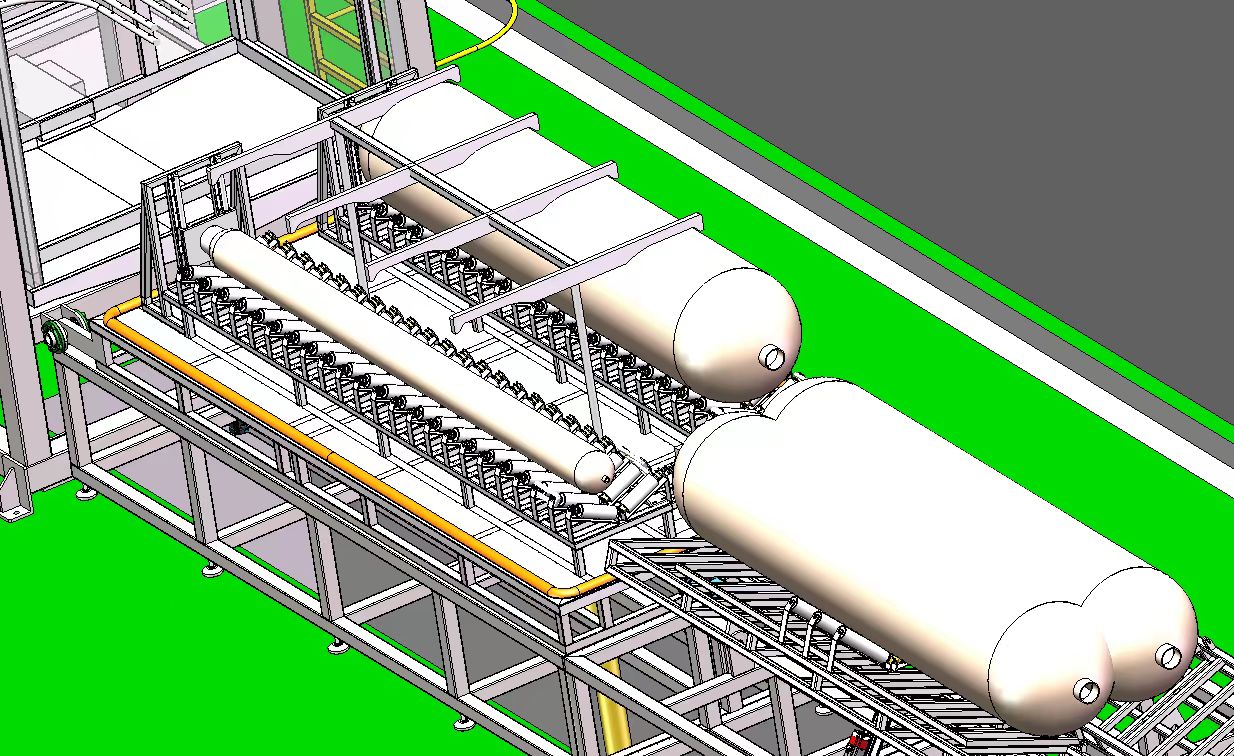

四、工艺描述：在触摸屏启动手动模式或自动模式、人工吊装或机器人只需将工件放置在输送辊道上，输送辊道将工件自动输送到上料位置，上料位置检测系统检测到工件到位后自动启动工装夹紧装置，夹紧工件，升降系统启动，将工件90度翻转竖直瓶口朝下，工件进入清洗烘干腔室，腔室大门关闭，进行清洗、漂洗、吹水、烘干、然后自动启动除雾功能、结束后腔室大门和工件90度水平翻转，工装夹具松开，自动传送到下料位，启动报警功能提醒人工清洗完毕。

五、控制系统与安全防护

类别：PLC自动控制系统

控制系统人机界面：10寸触摸显示屏

控制方式：设备的自动控制/手动控制

控制内容：设备运行状况、设备传感器运行状况、设备工艺参数（可修改）、液位情况、液温情况、状态显示、报警系统；
